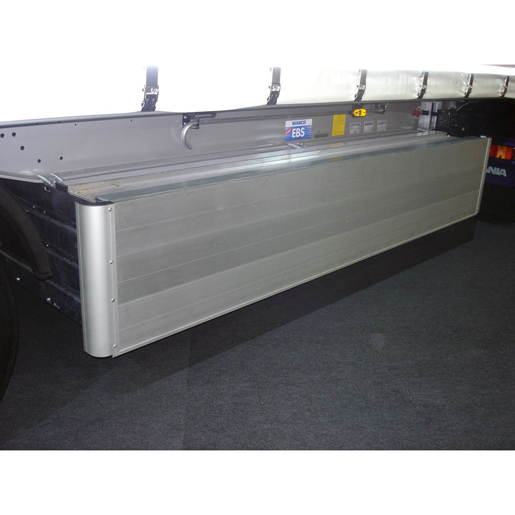

Porta pallets 36 pedane chiuso

Porta pedane sottotelaio, chiuso inferiormente, per semi rimorchio zincato fornito smontato.

Caratteristiche:

  • Capienza 36 pallets mod. EUR
  • Fornito smontato

Istruzioni per il montaggio:

  • 1. montare le 3 lamiere presso piegate (per ottenere il pavimento), mediante 9 bulloni passanti (sul lato lungo 2734 mm) ø 8 per ogni lato, completi di dadi e rondelle.
  • 2. fissare gli angolari forniti al pianale sul lato lungo 2450 mm, con 5 bulloni ø 8 completi di rondelle alle pareti fisse
  • 3. applicare le 2 diagonali zincate (1 x lato) con 1 bullone ø 8 completo di rondelle e dato direttamente sul telaio e 2 bulloni ø 8 su parete fissa (E).
  • 4. inserire nelle apposite guide fissate sulle pareti le 2 porte scorrevoli dopo aver smontato il bullone di fine corsa inserito nella guida di scorrimento.
  • 5. fissare l’intero porta pallets al telaio del rimorchio/semi rimorchio tramite le 4 pinze (G) ’tipo frigo’ con foro ø 16 mm in dotazione complete di contropiastre, bulloni e dadi.
  • 6. montare i 2 kit di tiranti (F) per sostegno porta pallets nella parte centrale, composti da 2 aste filettate ø 12 mm, 2 tubi zincati ø 33 mm e 2 profili ad U da 50x25 mm.

Avvertimenti:

  • Il fissaggio al telaio del rimorchio avviene tramite il fissaggio "a pinza" delle apposite staffe zigrinate con asola F803479
